Airbrush Anschlüsse & Verbindungsteile – für dein perfektes Setup

Beim Airbrushen kommt es auf Präzision an – und das nicht nur beim Farbauftrag, sondern auch bei der Technik dahinter. In dieser Kategorie findest du alle Anschlüsse und Verbindungsteile, die du brauchst, um Airbrush, Kompressor und Luftschlauch miteinander zu verbinden.

Dabei besteht jeder Anschluss in der Regel aus einer Seite A und einer Seite B, die jeweils unterschiedliche Eigenschaften haben können – zum Beispiel ein Gewinde oder ein Schlauchanschluss.

Das Grundsetup: Was du zum Start brauchst

Um ein Airbrush-System in Betrieb zu nehmen, benötigst du:

• eine Airbrush-Pistole
• einen Kompressor
• einen Luftschlauch
• passende Verbindungsteile, um alles miteinander zu kombinieren

1. Schraubverbindung mit Schlauchanschluss

Die günstige Variante ist der sogenannte Schlauchanschluss, der auf Seita A direkt an die Airbrush geschraubt wird und auf Seite B den Schlauch aufnimmt.

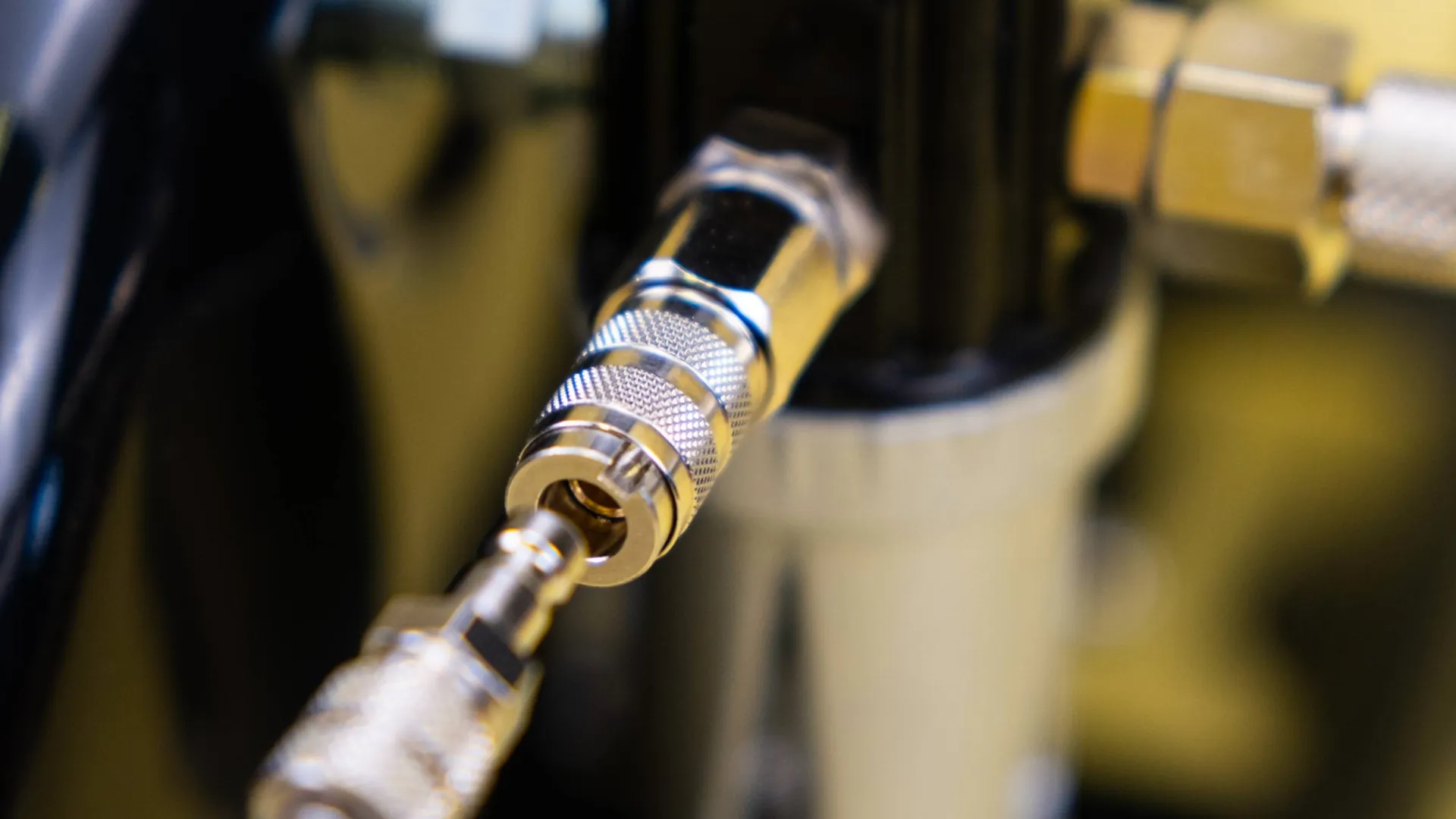

2. Schnellkupplung & Stecknippel

Komfortabler wird es mit dem Stecknippel und der passenden Schnellkupplung. Der Stecknippel wird an die Airbrush geschraubt, die Kupplung an den Schlauch – durch Klick verbunden, schnell gelöst. Perfekt, wenn du deine Pistole zwischendurch reinigen oder wechseln möchtest.

Auch hier brauchst du noch einen Schlauchanschluss, falls noch keiner vorhanden ist, um den Schlauch mit der Schnellkupplung zu verbinden.

✨ Tipp: Viele Airbrush-Pistolen von Harder & Steenbeck werden bereits mit einem Stecknippel ausgeliefert. Dann brauchst du nur noch die passende Schnellkupplung.

Schnellkupplung & Nennweite: Worauf du achten musst

Schnellkupplungen unterscheiden sich auf Seite A durch die sogenannte Nennweite:

• NW 2,7 mm
• NW 5,0 mm
• NW 7,2 mm

Der dazu passende Stecknippel muss die gleiche Nennweite haben – z. B. Stecknippel für NW 2,7.

Auf der Seite B der Schnellkupplung brauchst du ggf. noch einen passenden Anschluss für den Luftschlauch, meistens in Form eines Gewindes. Auch hier ist wichtig, die richtige Größe zu wählen.

Gewindegrößen: Das solltest du wissen

Die gängigsten Gewinde im Airbrush-Bereich sind:

• 1/8 Zoll Innengewinde (IG)
• 1/8 Zoll Außengewinde (AG)
• 1/4 Zoll Innengewinde (IG)
• 1/4 Zoll Außengewinde (AG)

Diese Gewinde kommen an verschiedenen Stellen zum Einsatz – etwa an Schläuchen, Kupplungen oder direkt am Kompressor.

Außerdem gibt es noch dieses spezielle Gewinde für Badger und Revell Modelle: M5 x 0,45 mm

Verbindungslogik: Von Seite A nach Seite B denken

Egal welches Bauteil du nutzt – denk immer von Seite A nach Seite B. Wenn zwei Teile nicht direkt passen, helfen dir folgende Elemente:

• Doppelnippel – Innen- bzw. Außengewinde auf beiden Seiten
• Reduzierung – Zwei unterschiedliche Gewinde bzw. Anschlüsse
• Verschlussschraube – Zum sicheren Verschließen ungenutzter Anschlüsse

Anschluss an den Kompressor

Auf der anderen Seite des Schlauchs muss dein Kompressor angeschlossen werden. Auch hier hast du die Wahl:

• ✍️ Schraubverbindung: Fest und stabil – ideal für stationäre Setups
• ⚡️ Schnellkupplung: Flexibel und schnell lösbar – ideal bei wechselnden Geräten

Auch der Kompressoranschluss variiert je nach Modell. Die meisten Sparmax Kompressoren haben ein 1/8 Zoll Außengewinde (AG).

Je nachdem, ob du eine Schraubverbindung oder Schnellkupplung nutzen möchtest, brauchst du:

• einen Schlauchanschluss (für Schraubverbindung)
• OPTIONAL eine Schnellkupplung + passender Stecknippel
• ggf. eine Reduzierung, wenn die Gewindegrößen nicht zueinander passen

🔍 Tipp: Du kannst dein Gewinde zuhause grob nachmessen: Ein 1/8 Zoll Außengewinde (AG) hat etwa 9,5 mm Außendurchmesser, ein 1/4 Zoll AG etwa 13 mm. Bei Innengewinden (IG) liegt der gemessene Innendurchmesser entsprechend etwas darunter.

Vorkonfigurierte Schläuche als einfache Lösung

Wenn du dir das ganze Hin und Her mit Gewinden, Adaptern und Anschlüssen sparen möchtest, nutze einen unserer vorkonfigurierten Schläuche – bereits ausgestattet mit passenden Anschlüssen. Einfach anschließen und loslegen!

✅ Diese Lösung passt perfekt für Harder & Steenbeck Airbrushes + Sparmax Kompressoren. Für andere Marken bitte Anschluss prüfen!

Fazit

Mit dem richtigen Anschluss ist dein Airbrush-Setup nicht nur funktional, sondern auch effizient. Nutze die Filteroptionen im Shop, um nach Gewinde, Nennweite oder Bauteiltyp zu filtern – so findest du schnell, was du brauchst.

➡ Jetzt Verbindungsteile entdecken und dein Setup individuell zusammenstellen.
